Фильтрационный модуль АСО ФМ 60/16

Фильтрационный модуль АСО ФМ 60/16

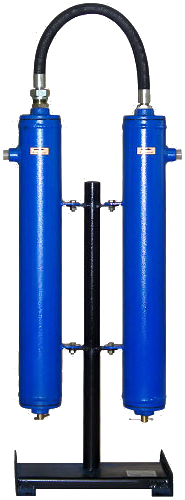

Фильтрационный модуль ФМ 60/16 (Магистральный фильтр для сжатого воздуха), предназначен для тонкой очистки сжатого воздуха и различных газов от аэрозолей влаги и масла, а также от твердых частиц размером менее 1 мкм. Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3. Применяется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей краскораспылителями. ФМ состоит их двух последовательно установленных фильтров с фильтрующими элементами на основе ультратонкого стекловолокна без связующего. Первый фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля. Второй фильтр служит для окончательной очистки газа от примесей. Сжатый воздух поступает в фильтр через боковой патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтрующих элементов грубой и тонкой очистки и выходит из фильтра через боковой патрубок модуля тонкой очистки. Оба фильтра работают в режиме самоочищения от жидких примесей. Отделившаяся жидкость собирается в нижней части корпуса и периодически выводится через сливные штуцера, при открытии установленных на них запорных вентилей.
